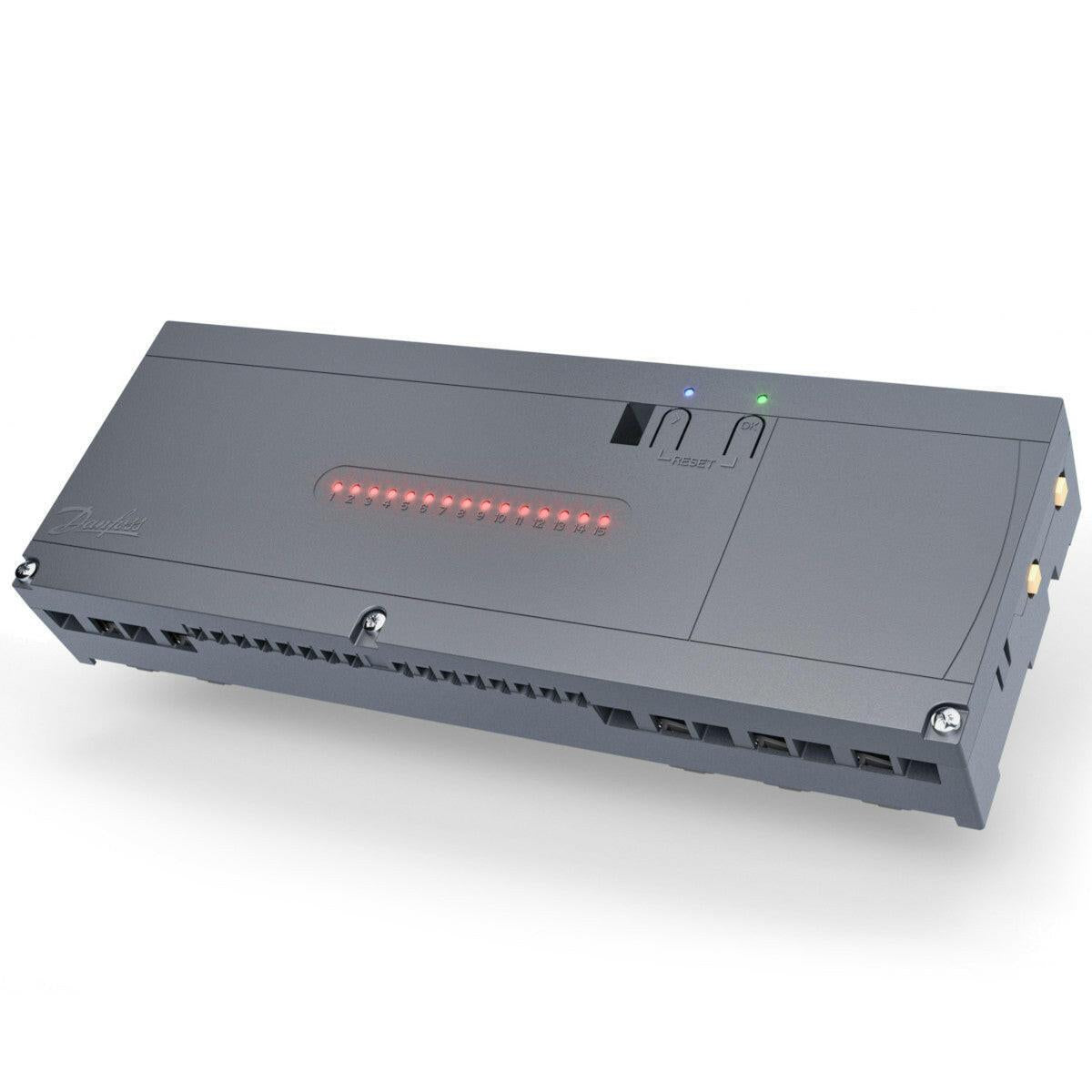

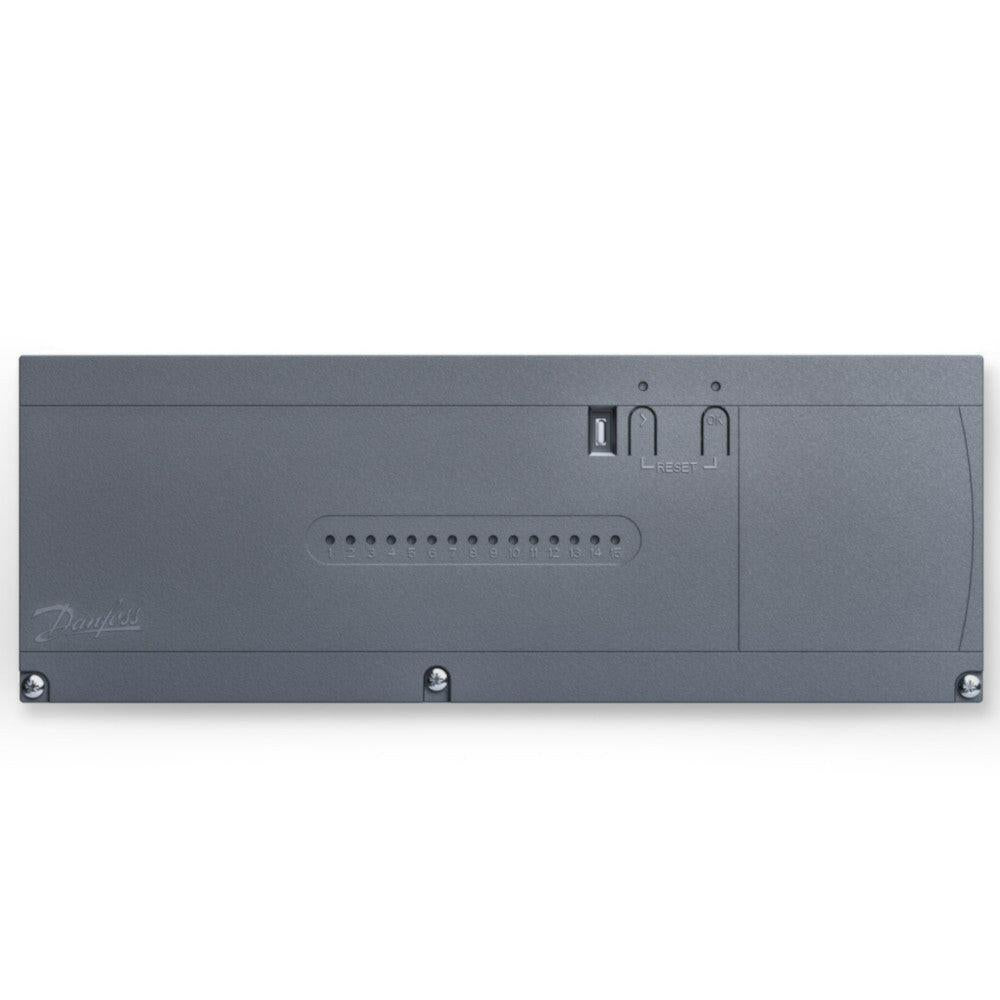

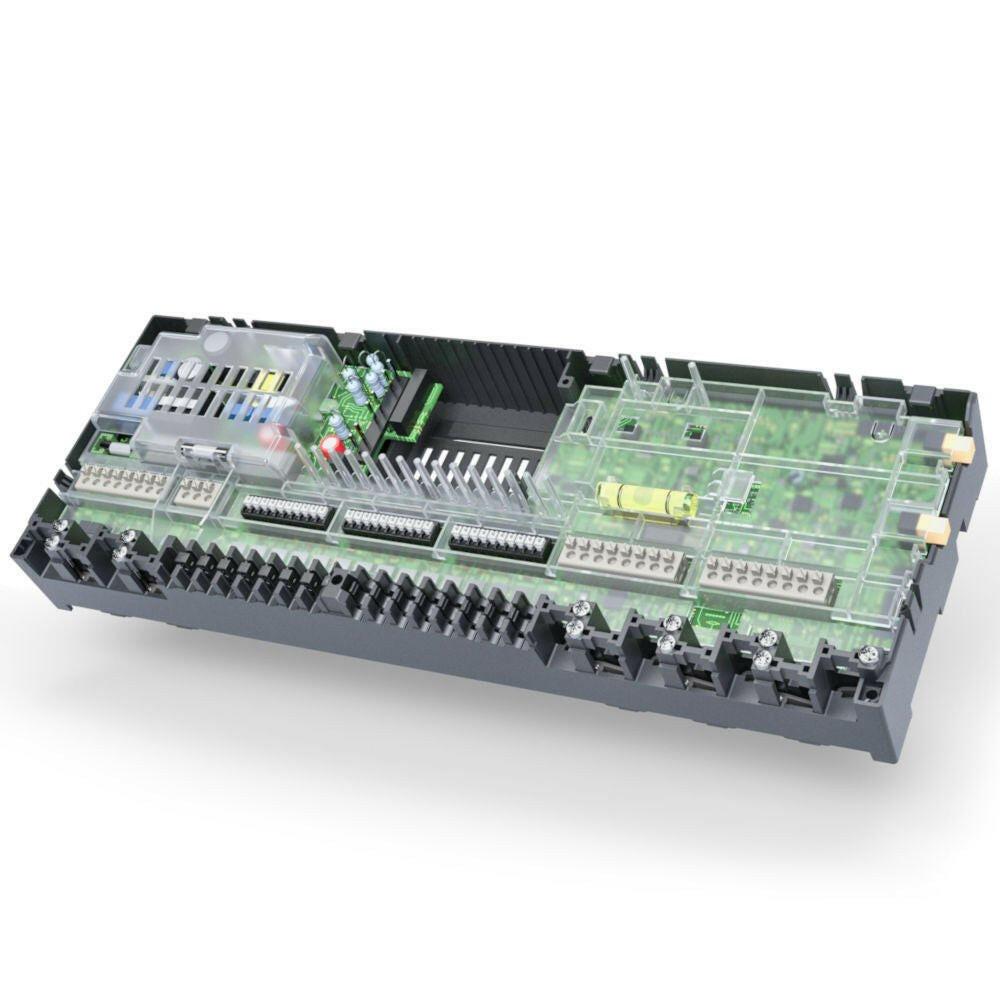

Danfoss Icon2 központi vezérlő (088U2100)

Danfoss Icon2 központi vezérlő

A Danfoss 1933-as megalapítása óta világszerte híressé vált és az egyik legnagyobb termosztatikus szelepeket gyártó vállalat lett. Termékei ellenőrzéséhez a legújabb minőségellenőrző rendszert használja, így nem csak kiváló minőségűek az általa gyártott szelepek és szabályzók, hanem a lehető legkevesebb hatást gyakorolja a környezetre.

A Danfoss Icon2 rendszer lakóépületek helyiségeinek független hőmérséklet szabályozására szolgál, padlófűtési és hűtési rendszerekben. Ennek használatával távolról, okostelefonja segítségével applikáción keresztül is vezérelheti otthona fűtését. A rendszert konfiguráló és összefogó központi egység a 15 kimenettel rendelkező Danfoss Icon2 központi vezérlő, mely a rendszerhez tartozó vezetékes és vezeték nélküli termosztátokkal akár vegyítve is kombinálható. Egy rendszeren belül maximum 4 darab vezérlőegység helyezhető el. Telepítése és beállítása rendkívül gyors és egyszerű az intuitív üzembehelyezési mobil applikációnak köszönhetően. Az automatikus beszabályozás biztosítja, hogy a vezérlő a helyiségek aktuális fűtési igénye alapján végezze a rendszer hidraulikus beszabályozását. A táveléréshez Ally™ gateway vagy kompatibilis Zigbee átjáró szükséges

• Központi vezérlő Danfoss Icon2 rendszerhez
• Kiválóan alkalmas padlófűtési és hűtési rendszerek vezérlésére
• iOS és Android rendszerű okostelefonja segítségével applikáción keresztül távolról is vezérelheti
• Az automatikus beszabályozás biztosítja, hogy a vezérlő a helyiségek aktuális fűtési igénye alapján végezze a rendszer hidraulikus beszabályozását
• Keringető szivattyú számára 230 V-os védőföldeléssel ellátott kimenettel rendelkezik
• A rendszerhez tartozó vezetékes és vezeték nélküli termosztátokkal használható
• Tápvezetéken keresztüli kommunikáció a 24V-os vezetékes termosztátoknál
• Földelés biztosításának módja: Gyárilag felszerelt tápkábel védőföldeléssel
• Megfelelőség a következő irányelvek alapján: LVD, RED, RoHS és WEEE

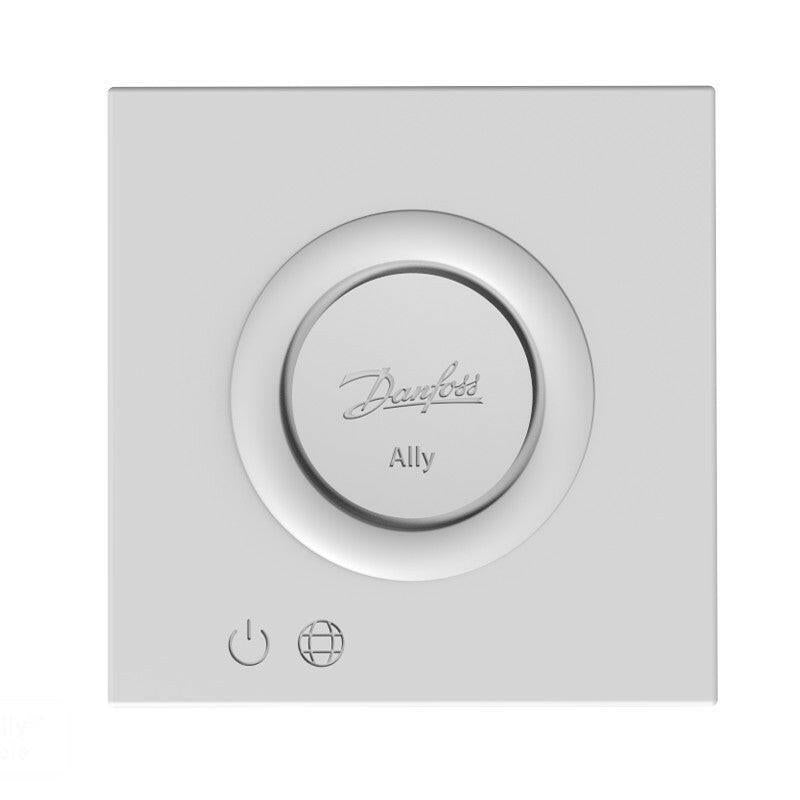

• A táveléréshez Ally™ gateway vagy kompatibilis Zigbee átjáró szükséges
• Fűtési-hűtési üzemmód váltás - csak a 2 csöves rendszereket támogatja
• Állandó 230 V-os kimenettel rendelkezik egyéb vezérlési feladatokhoz
• Egyszerű telepítést tesz lehetővé minimális szerszámhasználattal
• Maximum 4 db központi vezérlő alkalmazható egy rendszerben
• Potenciálmentes relé kimenettel látták el a fűtési igényhez
• Nincs szükség az osztó-gyűjtő előbeállítására
• Hagyományos Be/ki vezérlés lehetősége
• Precíz és hatékony vezérlést biztosít
• Adaptív tanulási folyamat jellemzi
• NC/NO állítómű működtetés
• Hosszú élettartam
• Kiváló minőség
• 5 év garancia

A kép csupán illusztráció!

Műszaki adatok

• Magasság: 120 mm
• Szélesség: 330 mm
• Mélység: 54 mm
• Állítómű-kimenetek száma (kimenetenként maximum 1 állítómű csatlakoztatható): 15 db
• Környezeti hőmérséklet-tartomány, folyamatos használat mellett: 0 - 50 °C
• „Relay” kimenet típusa: Potenciálmentes relé, maximum 2 A terhelés
• Állítómű kimenetek típusa: 1C típus (mikromegszakítás)
• „PWR1” kimenet típusa és teljesítménye: 1B típus (mikrolekapcsolás), maximum 100 W
• „PWR2” kimenet típusa és teljesítménye: Állandó kimenet, 230 V, maximum 50 W
• “24 V out” kimenet teljesítménye: 24 V DC, maximum 1 W
• „PWR3” “24 V out” kimenet teljesítménye: 24 V DC, maximum 2 W
• „IN1” és „IN2” bemenet: Külső kapcsolóbemenet (belső 24 V-os behúzás)
• Védettségi besorolás: II. osztályú felépítés földelőkapoccsal
• Maximális áramfogyasztás állítómű-kimenetenként: 2 W
• „IN3” érzékelőbemenet: Külső érzékelő, PT 1000 (Danfoss ESM 11)
• Belső védelem (biztosíték, cserélhető): 2 A
• Állítóművek kimeneti feszültsége: 230 V
• Névleges impulzusfeszültség: 4 kV
• Szoftver besorolása: A osztály
• Tápfeszültség: 220–240 V AC
• Hálózati frekvencia: 50/60 Hz
• Elektromos védettség: IP 20
• Rádiófrekvencia: 2,4 GHz
• Súly: 0,777 kg
