BWT AQA Therm HES vízkezelő állomás 1/2", 3/4" (810423)

BWT Aqua THERM HES vízkezelő állomás 1/2", 3/4"

Az AQA Therm HES töltőállomás használatával kényelmesen feltöltheti vagy kiegészítheti fűtési rendszerét szabványoknak megfelelő, kezelt vízzel, a rendszer nagyságától és a víz minőségétől függően. Az AQA Therm HES egy vízmérőből, egy keverőberendezésből, egy választható lágyító patronból (AQA Therm HRC) vagy sótalanító patronból (AQA Therm SRC) és egy integrált elzáró golyóscsapból áll.

• Együtt alkalmazható az AQA Therm SRC(sócsökkentő) és az AQA Therm HRC(keménységcsökkentő) patronokkal.
• A beépített vízmérővel az öblítés, a tartályba töltés és az utántöltés értékei akármikor leolvashatók.
• A fűtési rendszer lágyított vagy sómentesített pótvizének folytonos pótlását teszi lehetővé
• A vízben lévő kalciumot és magnéziumot, azaz a földalkáli fémeket, nátriumionokra cseréli.
• A berendezés segítségével a fűtési rendszer átmosása is megoldható.
• A keverőegység részben teljesen sótalanítja vagy lágyítja a vizet.
• Többfunkciós fűtési rendszer feltöltőállomás.

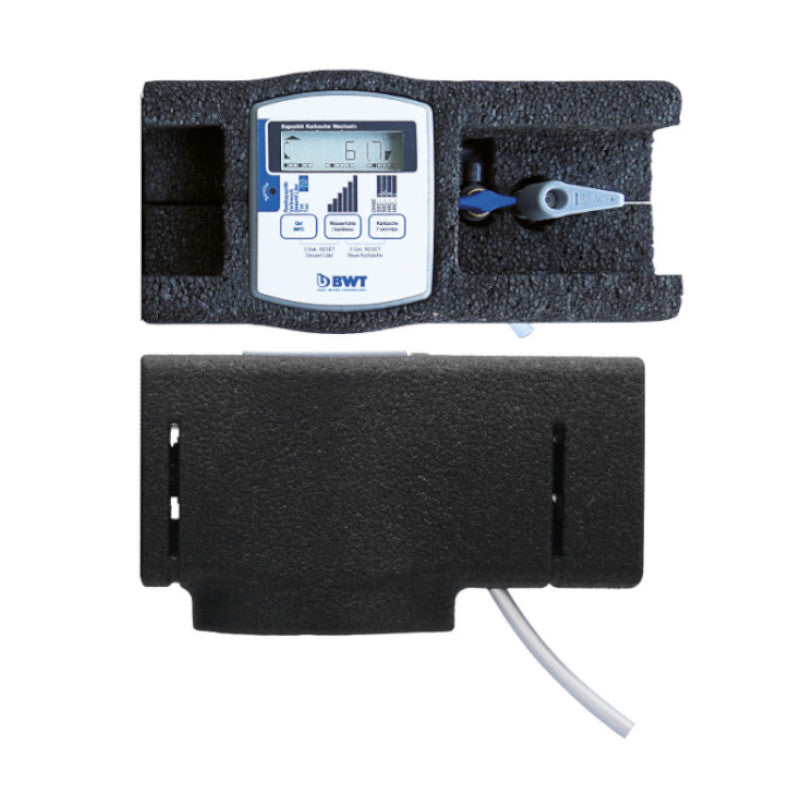

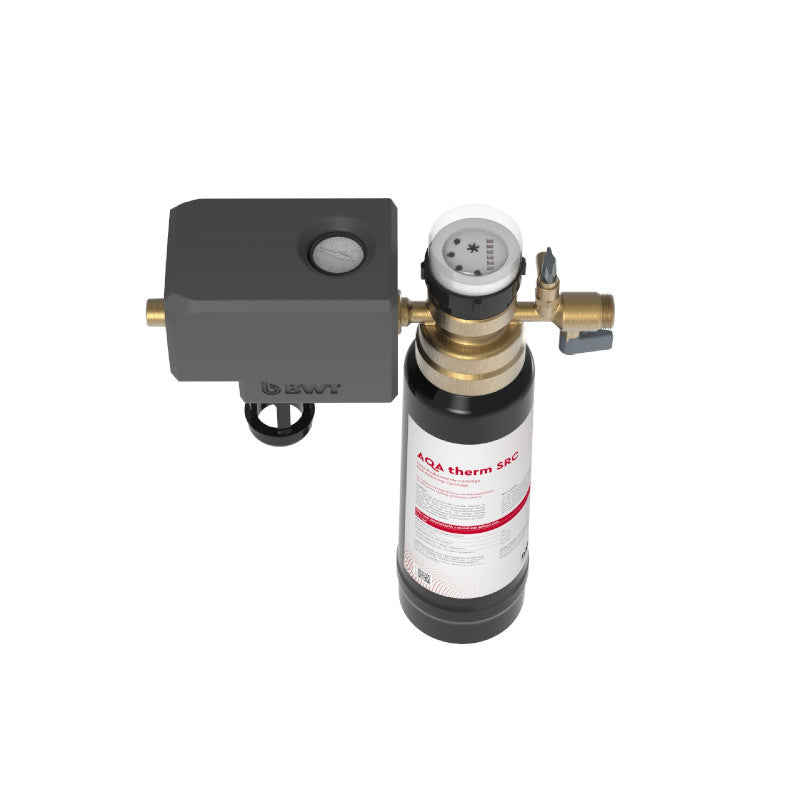

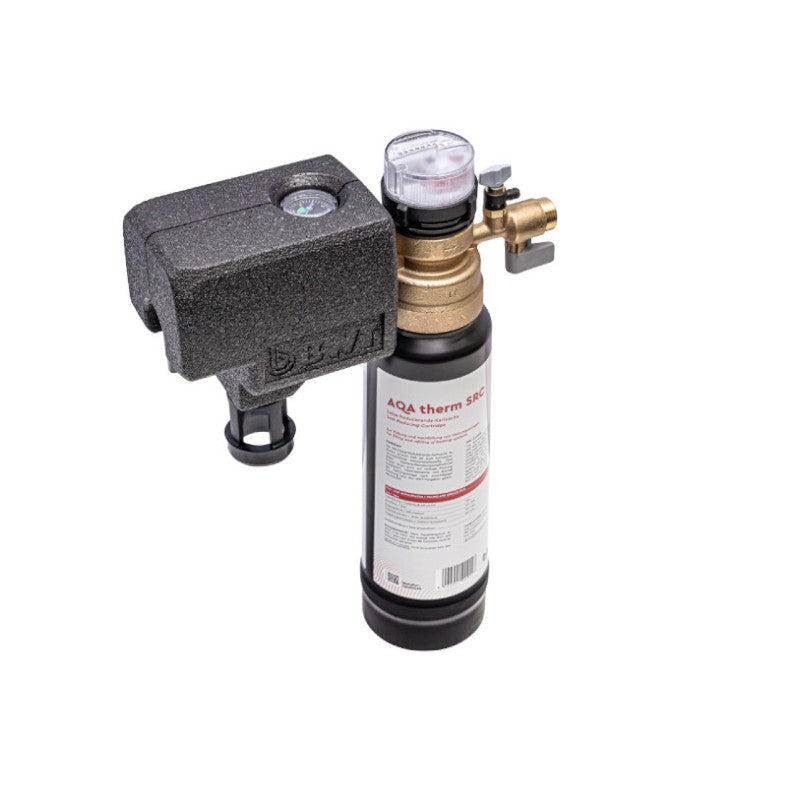

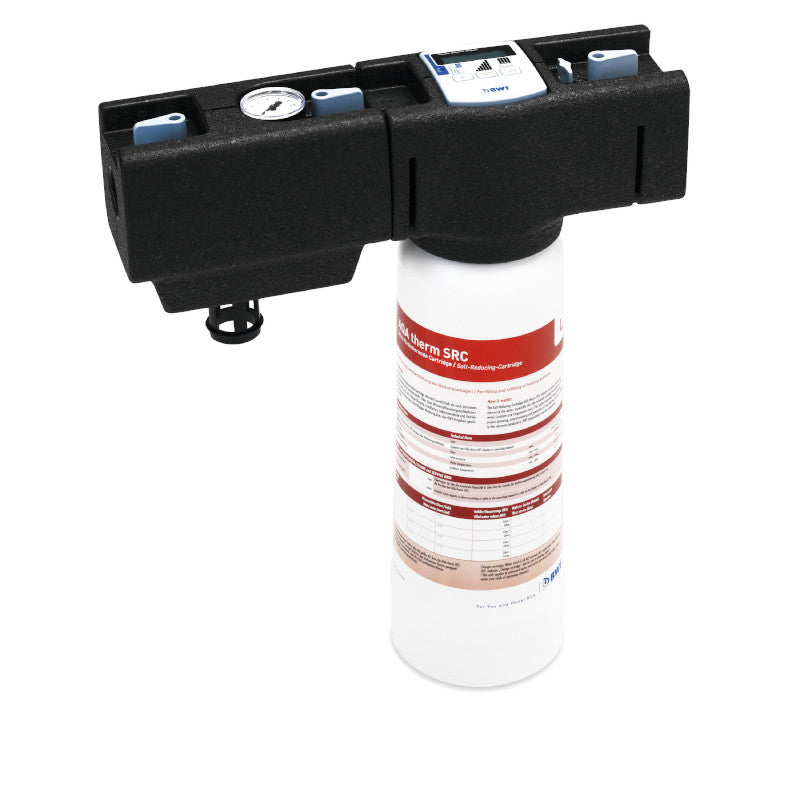

A kép csupán illusztráció!

Műszaki adatok

• Üzemi hőmérséklet: maximum 30°C töltővíz, maximum 50°C készülék hőmérséklet elzáró golyóscsappal (zárt) a fűtési rendszer hőátvitele miatt, max. 40°C környezeti hőmérséklet
• Csatlakozási szál bemenet: 3/4" hollanderrel (3/4" Külső menet csavaros csatlakozás nélkül)
• Beépítési pozíció: Vízszintes, opcionálisan patronnal lefelé patronnal
• Távolság középtengelye-legalább HB földelés (L patronnal): 550 mm
• Távolság középtengelye-legalább HB földelés (L patronnal): 400 mm
• Csatlakozó menetes kimenet: 3/4" menetes lapostömítéssel
• Kvs érték (áramlási sebesség ∆1 bar-on): 0,45 m³/h
• Hossz L csatlakozócsavarral: ca. 266 mm
• H magasság: (S=kicsi patronnal): 316 mm
• H magasság (L=nagy patronnal): 452 mm
• Középtengely távolsága h: 54 mm
• Hosszközéppont HRC-HES: 108 mm
• Nyomás: maximum 4,0 bar
• Csatlakozás: 1/2"

Letölthető tartalom

BWT AQA Therm HES - Beépítési és használati útmutató

BWT AQA Therm HES - Műszaki adatlap

BWT AQA Therm HES - Termékinformációs adatlap
